光迅科技：可插拔光滤波器

2012-06-12 16:30

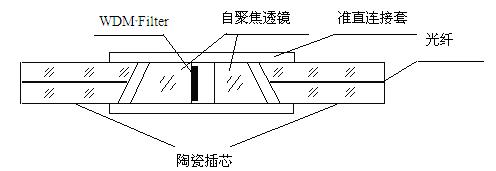

　　通过使用滤光片我们可以制作可插拔光滤波器结构，如图2所示，光滤波芯件两端分别需要使用一个自聚焦透镜来实现对光信号的聚焦耦合，并使用非标高精度陶瓷插芯（一端为UPC结构，另一端为斜8°UPC结构，非标长度）来替代光纤准直器的光纤头，从而有效的实现光信号在器件中的输入/输出。依据产品结构设计和封装方式来看，整个光滤波芯件包含光纤，非标陶瓷插芯（光纤头），自聚焦透镜，滤光片，准直连接套和粘接胶。

　　我们采用陶瓷插芯材料的非标陶瓷插芯来制作光纤准直器的陶瓷光纤头，目的是为用陶瓷光纤头取代玻璃光纤头。将陶瓷光纤头的端面放置于自聚焦透镜的焦点处，使陶瓷光纤头出射的光束得到高效率的耦合，然后在自聚焦透镜的焦点附近轻微调节光纤端面位置，从而可以得到陶瓷光纤准直器所需的工作距离，因此，陶瓷光纤准直器的工作距离与陶瓷光纤头和透镜的间距L相关。陶瓷光纤准直器的设计方法是，根据实际需求确定陶瓷光纤准直器的工作距离，依据高斯光束传输的基本理论，确定陶瓷光纤头和自聚焦透镜的间距L并计算光斑尺寸，然后依据光纤理论计算陶瓷光纤准直器的点精度。
